单片或多片滤光片包装

Semrock 使用真空释放 Vacuum-Release^TM (VR) Gel-Pak 包装用于某些滤光片，这些滤光片因为其部件尺寸和较窄的基材厚度使其难以从标准 Gel-Pak 中取出。使用 4″ x 4″ 或 6″ x 6″ VR Gel-Pak 包装的滤光片需要使用真空释放系统，然后才能使用塑料尖镊子移除滤光片。这种包装使 Semrock 能够保持零件清洁，减少从包装中取出滤光片时造成的潜在缺陷。

包装在 VR Gel-Paks 中的滤光片位于凝胶膜上的网状材料上。这种包装为滤光片的运输和处理提供了很好的凝胶表面接触，同时使凝胶表面接触小以方便取下滤光片。下面的基本程序详细说明了在 VR Gel-Pak 上使用真空，以便轻松取下滤光片。

基本步骤：如何从真空释放 Vacuum-Release^TM(VR) 凝胶包装中取出滤光片(VR) Gel-Pak

• 将 VR 托盘滑出 c 形夹并取下盖子

• 将 VR 托盘放在与 VR 手动泵相连的真空板上

• 确保托盘与真空板 O 型圈对齐，以获得紧密密封和真空

• 使用手动泵施加 25″ Hg 真空

• 用塑料尖镊子小心地取出滤光片

• 移除选定的滤光片后，按下手动泵上的销来释放真空

• 将盖子放在 VR 托盘上，然后滑入 c 形夹进行存放

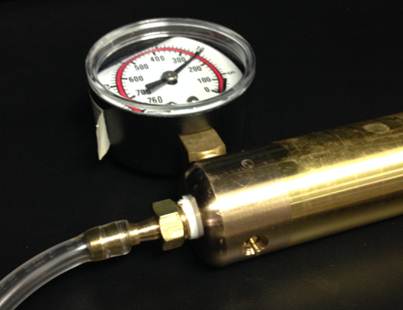

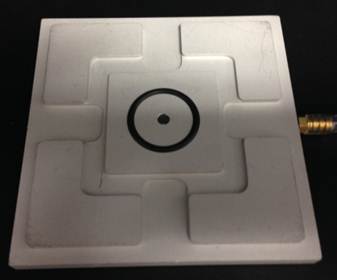

6″ x 6″ VR 凝胶包装		手动泵释放工具		释放板
VR Gel-Pak 托盘和释放板		将托盘编号与 VR 管 对齐		手动泵释放按钮

下载 Gel-Pak^®的真空释放 (VR) 托盘用户指南
